　　電容是一個物理量，表示電容器保持電荷的容量。在物理學方面，電容是一種靜態電荷存儲介質，可能永久存在。這是它的特點。它有廣泛的應用。它是電子和電力領域不可或缺的電子元件。主要用于電力濾波器、信號濾波器、信號耦合、諧振、濾波、補償、充放電、儲能、直流隔離等電路。

　　今天弗瑞鑫電子小編帶大家了解，電容電路標記、電容直接標記和數字標記的識別

　　1、電路中電容器的標記識別

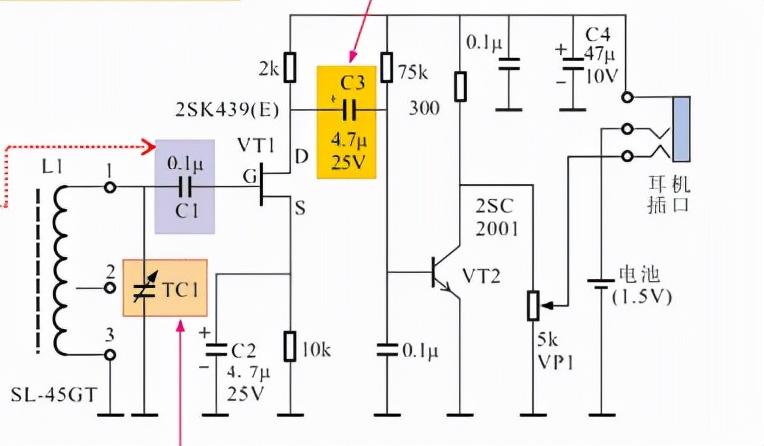

　　電路中電容器的識別通常分為兩部分：一是電路圖形符號，表示電容器的類型;一部分是字母+數字，表示電路中電容器的序列號和主要參數。如下圖所示，電路圖中電容的識別：

　　C1為電路中電容器的序列號，為普通電阻，無極性，0.1μF為電容值;

　　C3也是電路中電容器的序列號，電解電容器，具有極性;

　　TC1是可變電容器。

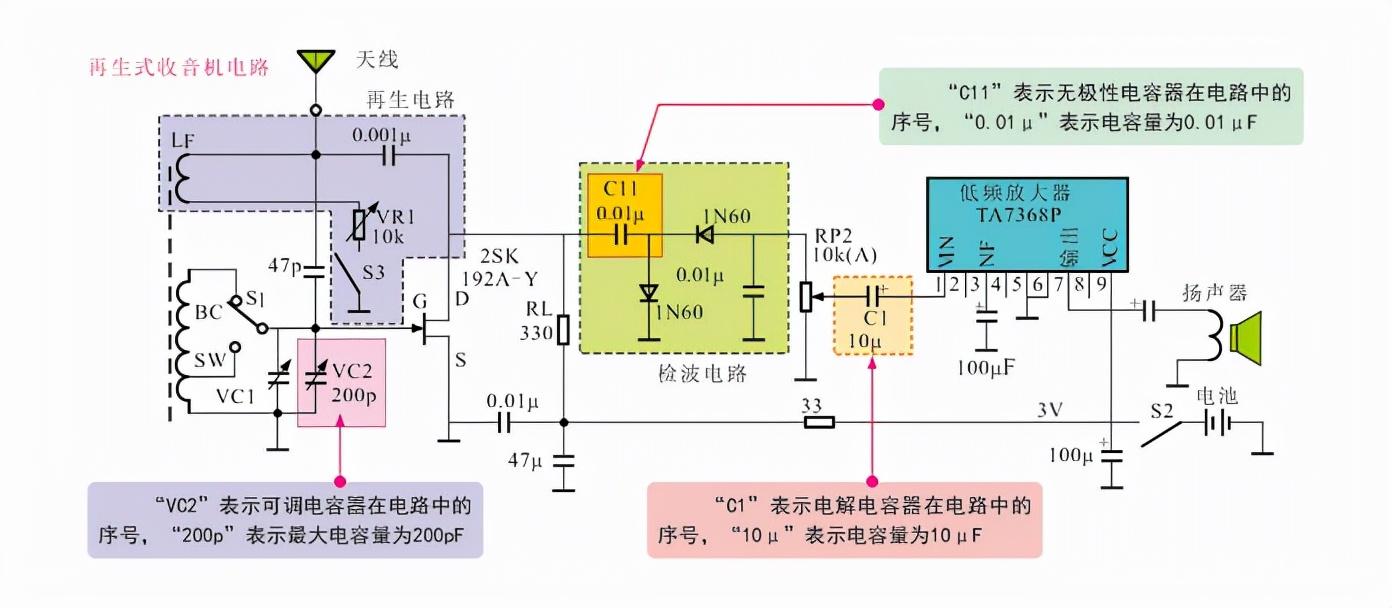

　　如下圖所示：VC2表示電路中可調電容器的序列號，“200p”表示200pF的最大電容

　　C1表示電路中電解電容器的序列號，0.1μF為電容值。

　　C11表示電路中非極性電容器的序列號，0.1μF為電容值。

　2、電容直接標記識別

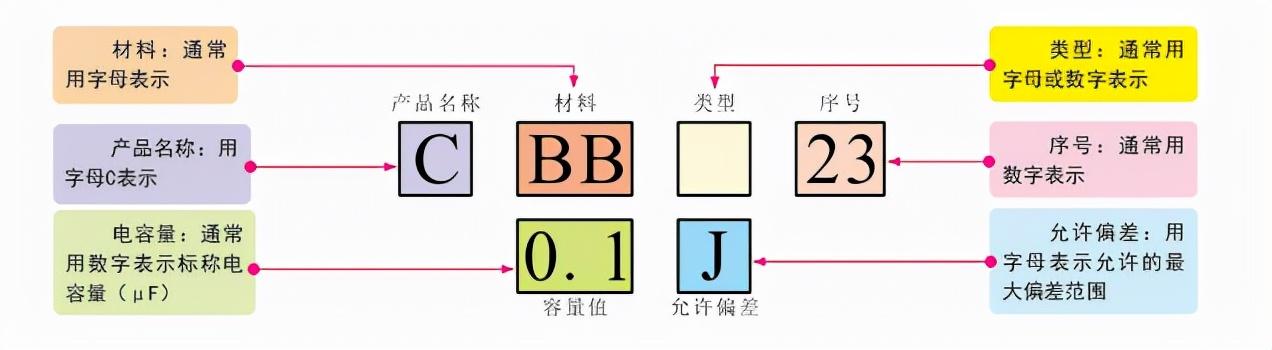

　　電容通常使用索引法在電容器外殼上標記一些代碼符號，電容值和主要參數用不同的數字和字母表示。根據中國國家標準，電容型號識別由6部分組成。

　　C： 是電容的符號

　　BB：材料

　　23：序列號

　　0.1：電容，一般用數字表示

　　J： 是否允許偏差

　　類型：通常用字母或數字表示

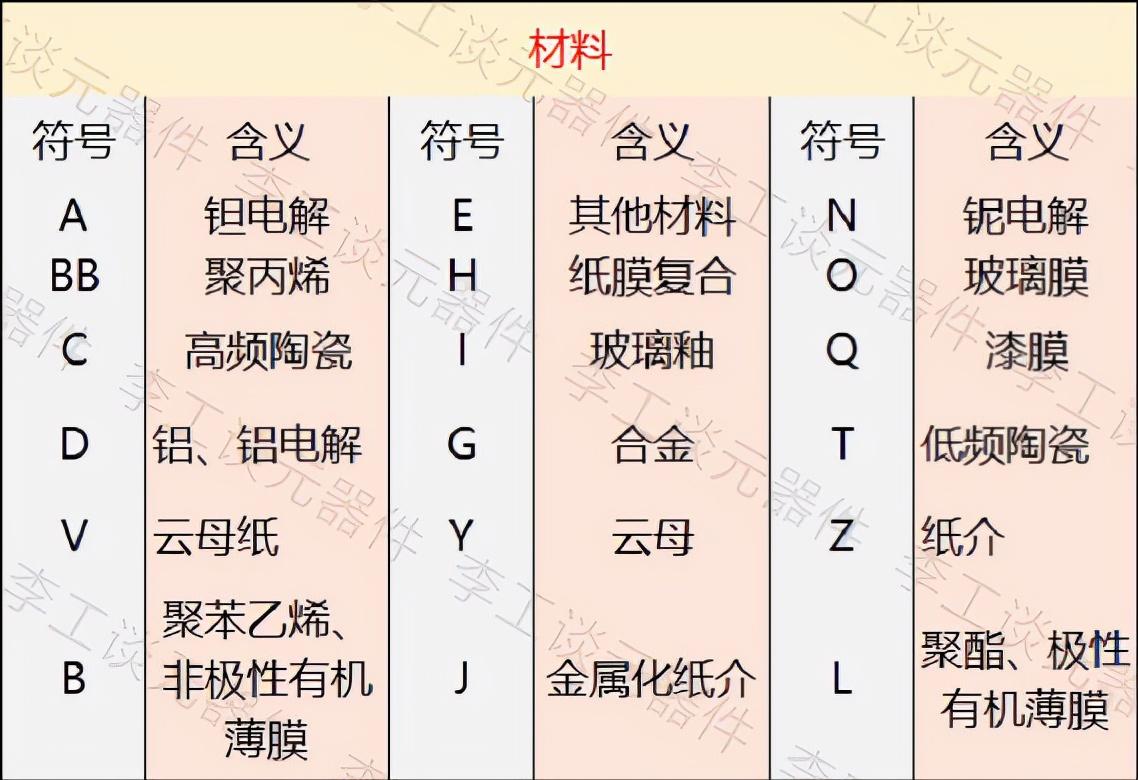

　　具體字母的含義如下圖所示：

　　3、電容數字標記識別

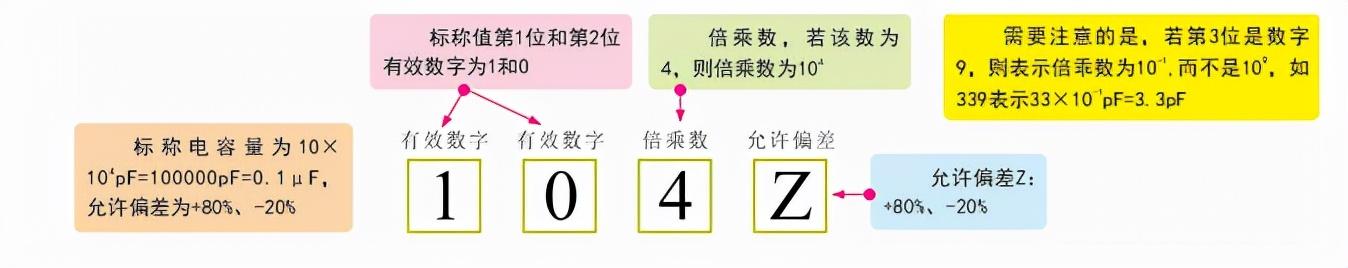

　　數字識別是指使用數字或數字和字母的組合來標記電容器的主要參數值。下圖顯示了電容參數數字標記法的讀取方法。

　　例如，104Z為10x10000pF=0.1μF。允許誤差：+80%，-20%

　　第一位和第二位是有效值，因此10等于10。

　　第三位是被乘數。如果被乘數是4，則是10的四次方。其他類似。特殊情況：9是10的負冪，即0.1。

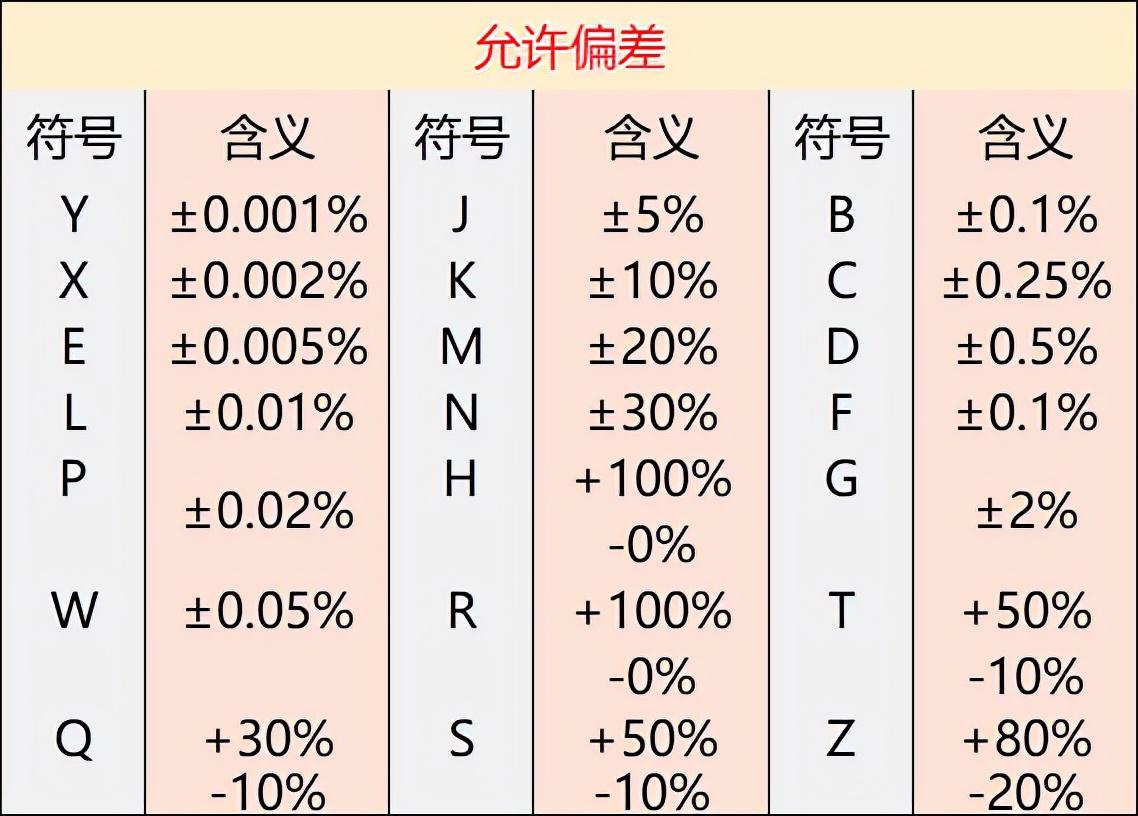

　　第四位是允許偏差，Z:+80%，-20%。允許偏差見上圖。
